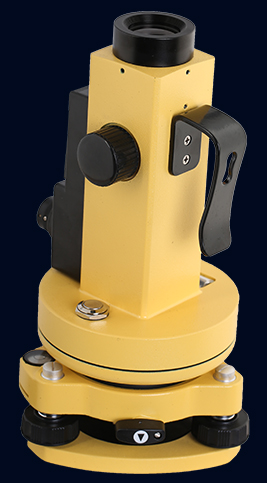

ML401S激光垂准仪
科力达ML-401S激光垂准仪是在光学垂准系统的基础上增加半导体激光器，可同时投射出两束激光铅垂线，并与望远镜视准轴同心、同轴、同焦点；加装专用的滤光片，可用人眼直接观察；适用于建筑施工，设备安装，工程监理，变形观测等工程。
高精度经纬仪轴系
采用高精度经纬仪轴系，激光与望远镜视准轴同心同轴同焦。
测量精度
一测回垂准测量标准偏差：1/45000，长水准器角值20″/2mm，液晶气泡。
激光对点器，快速直观
独特的双光路设计
一体化机身
技术指标
| ML401S垂准仪 | 一测回垂准测量标准偏差 | 1/45000，长水准器角值20″/2mm，液晶气泡。 |
| 长水准器精度 | 20″/2mm | |
| 仪器工作温度范围 | -25℃ — +45℃ | |
| 功率 | 出射功率0.1mw，电源2节5号电池 | |
| 度盘全圆四等分 | 360° | |
| 激光光斑大小 | 40m处光斑直径 | ≤4mm |
| 100m处光斑直径 | ≤5″ | |
| 视准轴与竖轴同轴误差 | ≤2mm | |
| 激光光轴与视准轴同轴误差 | ≤5″ | |
| 激光有效射程 |
|
|
| 激光有效射程白天 | ≥150m | |
| 激光有效射程夜间 | ≥500m | |
| 半导体激光器 | 波长 | 630nm |
| 激光等级 | Class II | |
| 电源 | 3V | |
| 激光对点器 | 短视距可达 | 0.5m |
| 对点误差 | ≤1mm | |
| 望远镜 | 有效孔径 | 33mm |
| 放大率 |
25X |
|
| 视场角 | 1°20′ | |
| 短视距可达 | 0.8m | |
|
|
||
| 尺寸及重量 | 仪器重量尺寸 | 130×110×265mm |
| 仪器重量 | 2.5kg | |
